新品发布:联瑞推出双端口万兆Bypass网卡

 二维码
发表时间:2021-11-25 10:14网址:https://www.lrnic.cn/

11月19日,LR-LINK联瑞对外发布消息宣告:基于Intel 82599ES主控方案的PCIev2.0 x8 万兆双端口Bypass网卡(产品型号:LRES1022PF-BP)正式上市,这是联瑞继推出三款千兆Bypass网卡之后,首次推出的双端口万兆Bypass网卡。

01   Bypass工作模式

LRES1022PF-BP具有正常、旁路和断开三种模式。在正常模式下,两个端口均是独立的接口与与外界设备相连,网络封包均经过应用软件处理后再传播(如下图所示)。

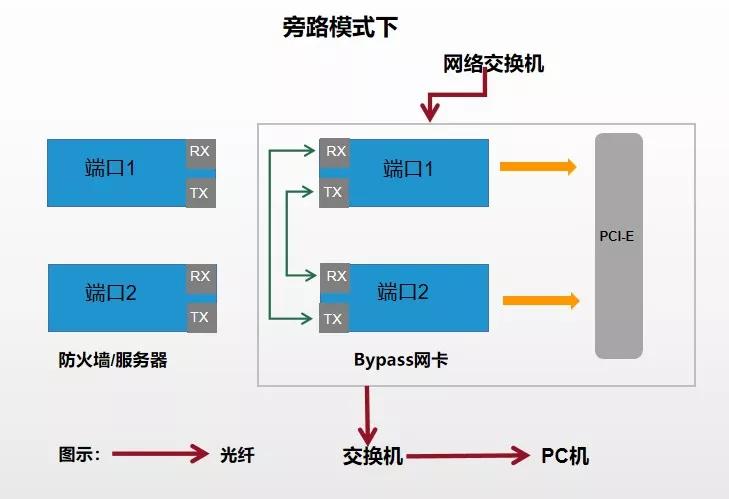

在旁路模式下,网卡端口的连接与系统断开连接并切换到另一个端口,并在相邻的两个网卡端口之间创建交叉连接。所以,在旁路模式中,从一个端口接收的所有分组数据都被发送到相邻端口,反之亦然。这个功能可以让线路绕过发生故障的系统,并为网络提供最长的运行时间(如下图所示)。断开模式下,网卡网络端口的传输连接与接口断开。

02   Bypass分类及应用方式

Bypass一般按照控制方式或者称为触发方式来分,可以分为以下几个方式

1、通过电源触发:这种方式下,一般是在设备没有通电的情况下,Bypass功能打开,如果设备一旦通电后,Bypass立即调整为关闭状态。

2、由GPIO来控制:在进入OS后,可以通过GPIO来对特定的端口操作,从而实现对Bypass开关的控制。

3、由Watchdog来控制:这种情况实际是对方式2的一种延伸应用,可以通过Watchdog来控制GPIO Bypass程序的启用与关闭,从而实现对Bypass状态的控制。使用这种方式后,平台如果死机就可以由Watchdog来打开Bypass。

在实际的应用中,这3种状态往往是同时存在的,尤其是1和2两种方式。

03   Bypass工作模式

a. 主控方案:Intel 82599ES;

b. 总线类型:PCIe v2.0x8(5.0GT/S),兼容x16;

c. 端口类型:2*10G SFP+接口;

d. 光纤类型:10G Base-SR、10G Base-LR、10GBase-SR5(SR50uM)等;

e. 工作温度:0°C – 50°C (32°F – 122°F)。

04   Bypass工作模式

a. 支持IPV4和IPV6;

b. 支持IP/TCP和IP/UDP接收校验和卸载;

c. 可通过接收段合并(RSC)功能降低CPU利用率;

d. 支持每个端口的16个虚拟机设备队列(VMDq) ;

e. 支持直接高速缓存访问(DCA) ;

f. 使用MSI和MSI-XM最小化设备I/O中断;

g. 卸载TCP/IP/UDP校验和计算和TCP分割;

h. 支持PCI规范版本中定义的VPD(重要产品数据)功能;

i. 时间同步IEEE1588精度时间协议(PTP) 。

05   操作系统支持

a. Linux

b. Windows

c. FreeBSD

d. VMware
